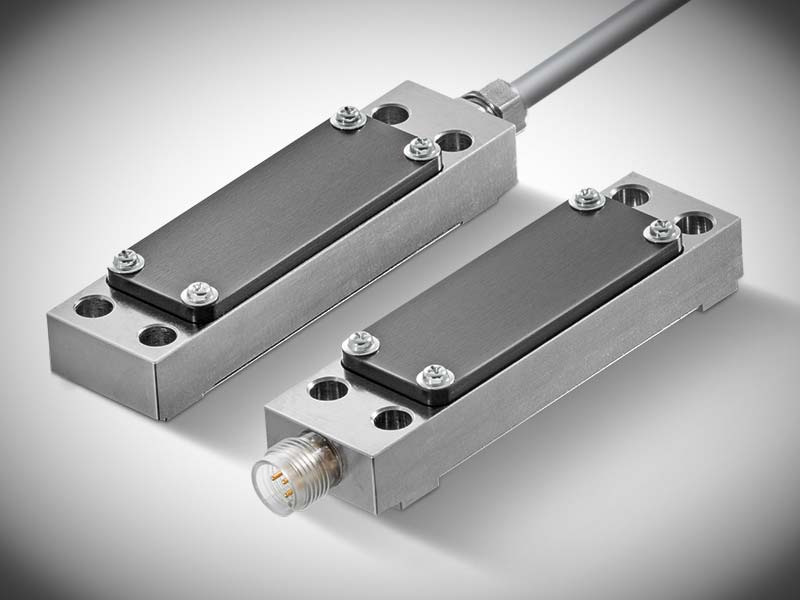

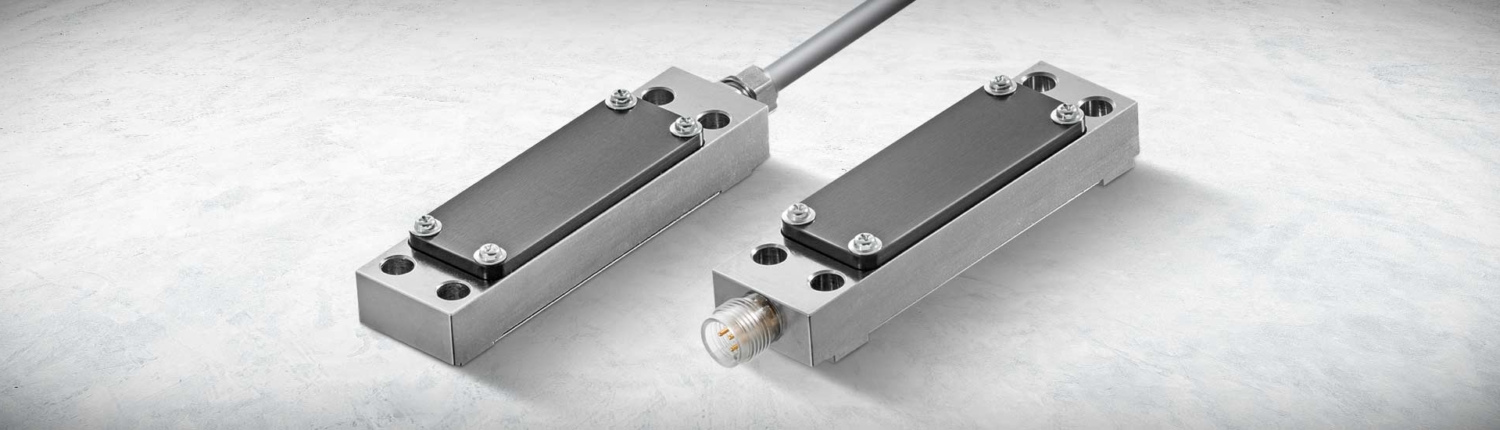

Dehnungsaufnehmer X-103-7
besonder geeignet für statische Anwendungen
Für genaue Messungen von Gewichtsänderungen
Die Dehnungssensoren eignen sich besonders für statische Messungen, wie sie beispielsweise bei der Überwachung von Bauwerken oder bei der Gewichtsmessung vorkommen. Durch den Digitaleingang kann der Nullpunktabgleich bequem über die Steuerung unverlierbar eingelernt werden.
Dehnungsaufnehmer sind prädestiniert für den Einsatz bei folgenden Anwendungsfällen:
- Gewichtsmessung über Dehnungen in tragenden Elementen ermöglichen eine flexible Nachrüstung von bestehenden Anlagen
- Ermittlung von mechanischen Belastungen für Bauteilanalysen und Bauteilauslegung
- Grenzwertüberwachung und Monitoring von mechanischen Belastungen zur Vermeidung von kritischen Überlastungen bei Anlagen und Bauwerken
Die Dehnungsaufnehmer von X-Sensors messen selbst kleine Dehnungen an der Oberfläche von ebenen Strukturen zuverlässig. Trotz der einfachen Aufschraubmontage sind die Messwerte vergleichbar mit aufgeklebten Dehnmessstreifen, wobei deren Nachteile vermieden werden. Dank des integrierten, extrem rauscharmen und hochstabilen Signalverstärkers sind die Sensoren einfach und universell einsetzbar.
Eigenschaften
- Für statische Anwendungen
- Mit externem Reset-, bzw. Tara-Steuerungseingang für Nullpunktabgleich, Nullpunktkorrektur wird unverlierbar gespeichert
- Geeignet für Füllstands-, Gewichts- und Bauwerküberwachung
- Zuverlässige Messung von kleinsten Dehnungen an steifen Strukturen
- Mit integriertem Messverstärker mit wahlweise ± 10 V oder 4-20 mA als robustes Ausgangssignal
Produkt zum Vergleich hinzufügen
Datenblatt – Dehnungsaufnehmer für statische Messungen – DigTara
STEP-Datei X-103-7
STEP-Datei X-103-7 (M12)
Downloads
Datenblatt – Dehnungsaufnehmer für statische Messungen – DigTara STEP-Datei X-103-7 STEP-Datei X-103-7 (M12)Messprinzip
Funktionsweise
Der Dehnungssensor X-103-7 erfasst die Dehnung zwischen den beiden Aufschraubflächen und verstärkt diese mechanisch. Dadurch wird die Dehnung auf die Messstelle konzentriert und kann dort gut mit einer resistiven Messbrücke erfasst werden. Der integrierte Brückenverstärker sorgt für die Signalaufbereitung und liefert ein einheitliches, robustes Ausgangssignal. Das massive Stahlgehäuse und die dichte Bauform (IP64) garantieren einen problemlosen Betrieb, auch unter erschwerten Umweltbedingungen.
Nullpunkttarierung
Die Nullpunkteinstellung bei diesen Dehnungssensoren erfolgt durch einen digitalen Nullpunkt-Justiermechanismus. Die Nullpunkteinstellung wird dauerhaft gespeichert, d.h. die Nullpunktkorrektur liegt auch nach dem Ausschalten wieder vor. Es steht somit ein ständig verfügbarer Installationstara bereit. Daher sind diese Dehnungssensoren für alle statischen Anwendungen geeignet. Die Anzahl der Tariervorgänge ist limitiert auf 100.000.
Der Nullpunktabgleich wird über einen externen Reset-, bzw. Tara-Steuerungseingang ausgelöst. Der Mechanismus ist mit einer “Active Low” und “Active High” Logik verfügbar.
Technische Daten
Details
| Messbereich | |
|---|---|
| Bauform / Montage | |
| Anwendung / Tarierung | Digitaler Eingang für Nullpunkttarierung, Statische Anwendungen |
| Ausgangssignal | |
| Elektrischer Anschluss | 1 m Kabel mit offenen Litzen, 3 m Kabel mit offenen Litzen, 6 m Kabel mit offenen Litzen, M12 |
| Merkmal | |
| (K) Anwendung | statisch |
| (K) Ausgangssignal | ± 10 V, 0-10 V, 4-12-20 mA, 4-20 mA |
| (K) Elektrischer Anschluss | M12 – 5pol. Stecker |
| (K) Messbereich (in µm/m) | 250 μm/m, 50 μm/m |
| (K) Kabellänge | 0.5, 1.0, 2.0, 3.0, 5.0 |
