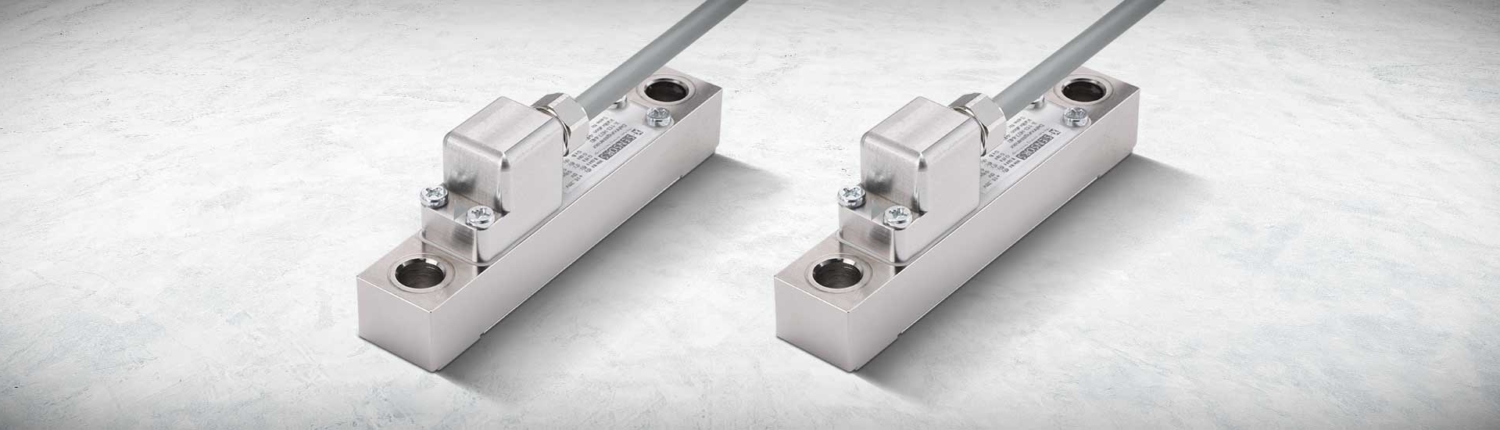

Dehnungsaufnehmer X-113-H07-3
besonders geeignet für statische Anwednungen
Für genaue Messungen von Gewichtsänderungen bei schmalen Platzverhältnissen
Der Dehnungsaufnehmer X-113-H07-3 misst selbst kleine Dehnungen an der Oberfläche von ebenen Strukturen zuverlässig. Die schmalen Dehnungsaufnehmer eignen sich besonders für statische Messungen, wie sie beispielsweise bei der Überwachung von Bauwerken oder bei der Gewichtsmessung.
Dehnungsaufnehmer sind prädestiniert für den Einsatz bei folgenden Anwendungsfällen:
- Gewichtsmessung über Dehnungen in tragenden Elementen ermöglichen eine flexible Nachrüstung von bestehenden Anlagen
- Ermittlung von mechanischen Belastungen für Bauteilanalysen und Bauteilauslegung
- Grenzwertüberwachung und Monitoring von mechanischen Belastungen zur Vermeidung von kritischen Überlastungen bei Anlagen und Bauwerken
Trotz der einfachen Aufschraubmontage sind die Messwerte vergleichbar mit aufgeklebten Dehnmessstreifen, wobei deren Nachteile vermieden werden. Dank des integrierten, extrem rauscharmen und hochstabilen Signalverstärkers verfügen die Sensoren über ein sehr robustes Ausgangssignal.
Eigenschaften
- Zuverlässige Messung von kleinsten Dehnungen für eine indirekte Kraft- und Lastmessung

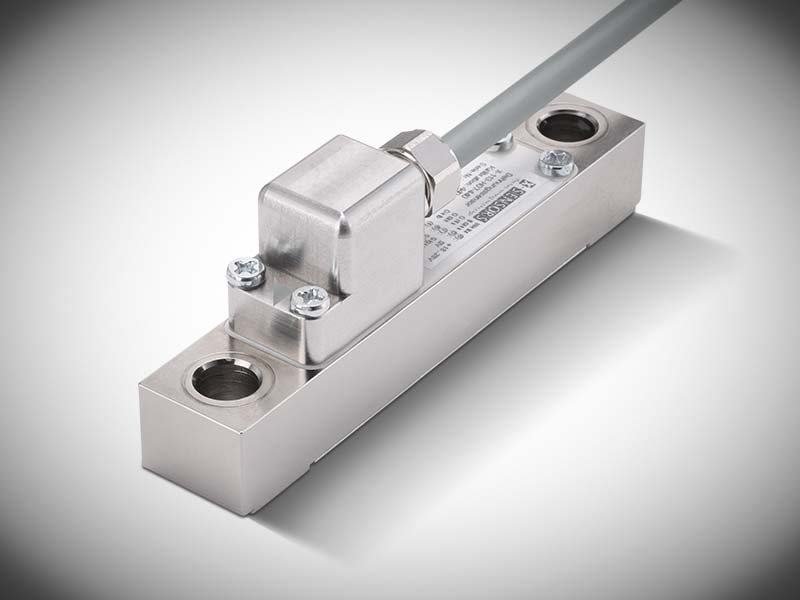

- Schmale Ausführung mit zwei Lochbohrungen
- 0…250 µm/m Nennmessbereich
- Geeignet für Füllstands-, Gewichts- und Bauwerküberwachung
- Mit integriertem Messverstärker mit ± 10 V als robustes Ausgangssignal
Downloads
Messprinzip
Funktionsweise
Dehnungsaufnehmer erfassen die Dehnungen zwischen den beiden Aufschraubflächen und verstärken diese mechanisch. Dadurch werden die Dehnungen auf die Messstelle konzentriert und können dort gut mit einer resistiven Messbrücke erfasst werden. Der integrierte Brückenverstärker sorgt für die Signalaufbereitung und liefert ein einheitliches, robustes Ausgangssignal. Das massive Stahlgehäuse und die dichte Bauform (IP64) garantieren einen problemlosen Betrieb, auch unter erschwerten Umweltbedingungen.
Technische Daten
Details
| Messbereich | |
|---|---|
| Bauform / Montage | |
| Anwendung / Tarierung | |
| Ausgangssignal | |
| Elektrischer Anschluss | 1 m Kabel mit offenen Litzen, 3 m Kabel mit offenen Litzen, 6 m Kabel mit offenen Litzen |
| Merkmal | |
| (K) Ausgangssignal | ± 10 V, 0-10 V |
| (K) Messbereich (in µm/m) | 100 µm/m, 250 μm/m, 50 μm/m |
| (K) Kabellänge | 1.0, 3.0, 6.0 |
| (K) Elektrischer Anschluss | M12 – 4pol. Stecker, offene Litzen |
| (K) Anwendung | statisch |
