Druckmessdose X-138-P
besonders geeignet für universelle Kraftmessungen
Für genaue Messungen von statischen und dynamischen Prozessen

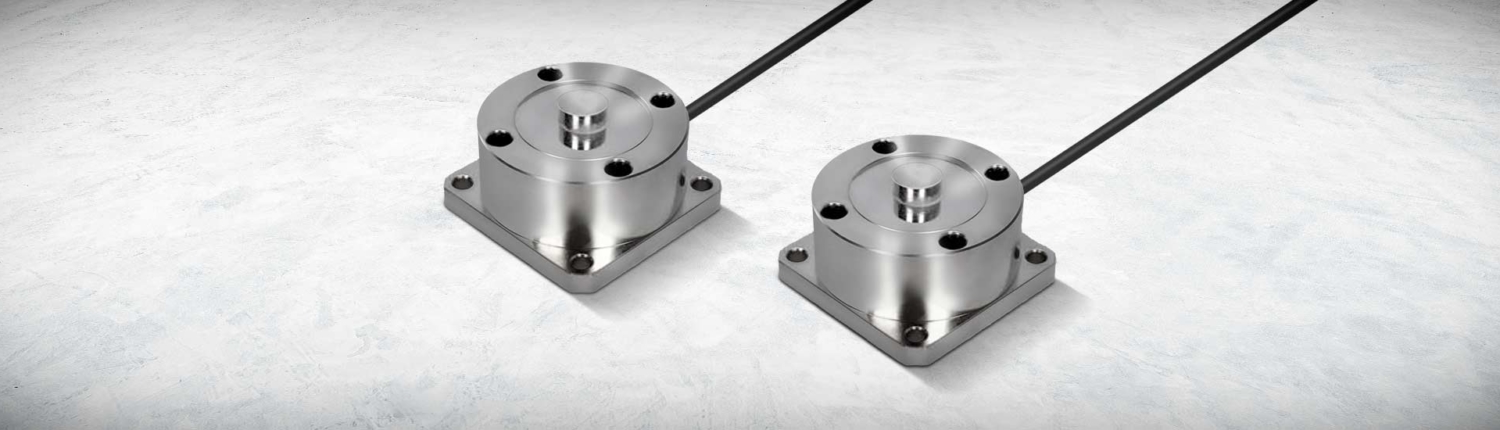

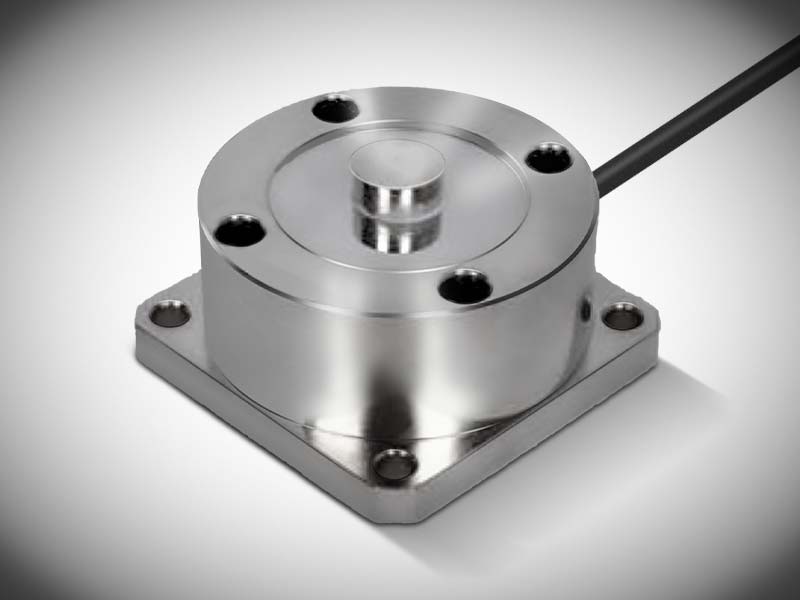

Die Druckmessdose X-138-P kommt mit einer Befestigungsplatte. Diese Bauform bietet die Möglichkeit die Lastmessdose von oben mit 4 Schrauben anzubringen. Die Kraftmessdose eignet sich für einen universellen Einsatz in der industriellen Kraftmessung und kann für statische und dynamische Prozesse verwendet werden. Der Druckkraftsensor besitzt ein gekapseltes IP65 Edelstahlgehäuse. Dies ermöglicht einen Einsatz auch unter belastenden Umweltbedingungen.
Über den Krafteinleitknopf wird die zentrisch aufgebrachte Kraft im Bereich von 3 – 500 kN gemessen. Der Kraftsensor kommt je nach Kraftbereich in einer verschiedenen Grösse, von Ø 74 x 41 mm bis Ø 132 x 97 mm. Die Krafteinleitung findet zentrisch statt und erfolgt über den balligen Krafteinleitungsknopf (Button).
Eigenschaften
- Für statische und dynamische Prozesse
- Mit Befestigungsplatte
- Mit Krafteinleitknopf für die Krafteinleitung
- Messbereiche von 3 kN bis 500 kN erhältlich
Downloads
Datenblatt X-138-P
STEP-File X-138-P-3kN-10kN STEP-File X-138-P-20kN-70kN STEP-File X-138-P-100kN-250kN STEP-File X-138-P-300kN-500kNInstallation und Einsatz
Elektrischer Anschluss
Die Kraftsensoren von X-Sensors basieren auf einer DMS-Vollbrücke mit Dehnmessstreifen. Das Ausgangssignal bei diesem Sensor wird in mV/V spezifiziert. Diverse Eingangsmodule von Steuerungen erlauben bereits den direkten Anschluss von Kraftsensoren mit DMS-Vollbrücke.
Zusätzlich stehen Messverstärker mit Spannungsausgang (0-10 V) und Stromausgang (4-20 mA) zur Verfügung, welche die DMS-Vollbrücken entsprechend verstärken. Die Messverstärker sind in einem robusten Feldgehäuse, für die DIN-Schienen Montage oder in einem Inline Gehäuse erhältlich.
Mechanische Anbindung / Bauart
Die Vorteile der Druckkraftsensoren mit Krafteinleitknopf sind die einfache Montage und die präzise Krafteinleitung über den Sensor. Diese Art von Kraftsensoren eignen sich immer, wenn Druckkraft gemessen werden soll. Die flache Bauform der Kraftmessdose besitzt die perfekten Eigenschaften zum Einbau auf engstem Raum. Die verschiedenen Kraftaufnehmer sind universell einsetzbar und werden in den Bereichen der Mess- und Prüftechnik, zur industriellen Prozesskontrolle, zur Einpresskraftmessung, zur Maschinensteuerung, zum Sondermaschinenbau, zum Werkzeugbau und Maschinenzustandsüberwachung eingesetzt.
Die Montage der Kraftsensoren mit balligem Lasteinleitungsknopf ist schnell und unkompliziert. Der Sensor wird einseitig von unten angeschraubt und misst dann die Kraft, welche auf den Button einwirkt. Eine Spezialausführung zum Verschrauben von oben ist verfügbar. Die Fläche, auf welcher der Kraftsensor angebracht wird, muss ebenflächig und ausreichend steif sein, damit sie sich während der Belastung nicht verformen kann.
Technische Daten
Details
| Messbereich | 0…10 kN, 0…100 kN, 0…20 kN, 0…200 kN, 0…250 kN, 0…3 kN, 0…30 kN, 0…300 kN, 0…5 kN, 0…50 kN, 0…500 kN, 0…70 kN |
|---|---|
| Kraftrichtung | |
| Bauform / Krafteinleitung | |
| Merkmal | |
| (K) Eingangsempfindlichkeit (in mV/V) | 2.0 |
| (K) Messbereich (in kN) | 10, 100, 20, 200, 250, 3, 30, 300, 5, 50, 500, 70 |
| (K) Ausgangssignal | 2.0 mV/V |
| (K) Kabellänge | 10.0, 2.0, 3.0 |
| (K) Elektrischer Anschluss | M12 – 4pol. Stecker, M12 – 5pol. Stecker, M16 – 5pol. Stecker, offene Litzen |
