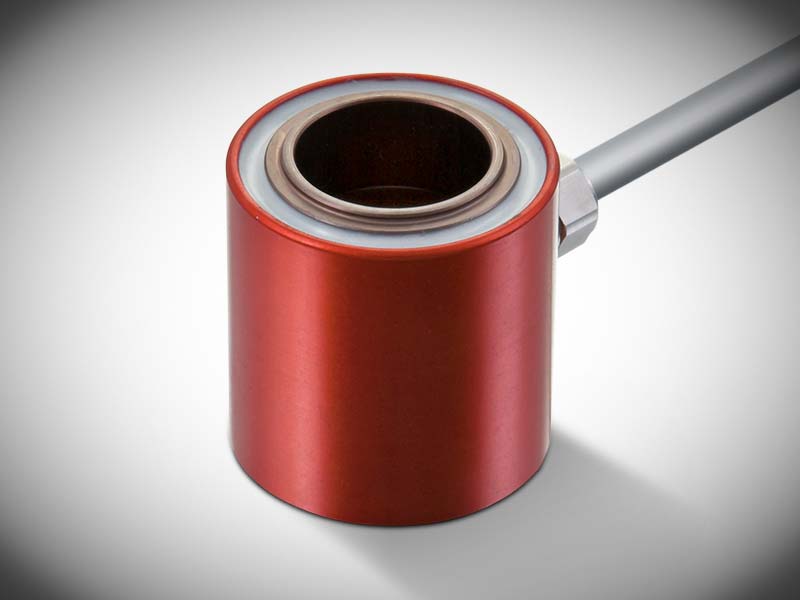

Kraftmessring XCM-171

Die Miniatur-Kraftmessringe der XCM-171 Serie sind ideal geeignet, um Druckkräfte in Anwendungen mit hohen Genauigkeitsanforderungen und sehr steifen Messkörpern zu messen. Dank ihrer robusten Bauweise und der Möglichkeit, eine zweite, redundante Messbrücke zu integrieren, eignen sich diese Kraftmessringe besonders gut für sicherheitstechnische Anwendungen in Anlagen und Bauwerken. Mit einer Durchgangsbohrung für M16, M20 und M24 sind sie für die Messung von Press-, Schraub- und Seilkräften geeignet. Der Miniatur-Kraftmessring XCM-171 kann Lasten bis zu 80 kN bei sowohl statischen als auch dynamischen Lasten messen.

Kraftmessring - X-SENSORS - Hersteller und Anbieter von Sensoren

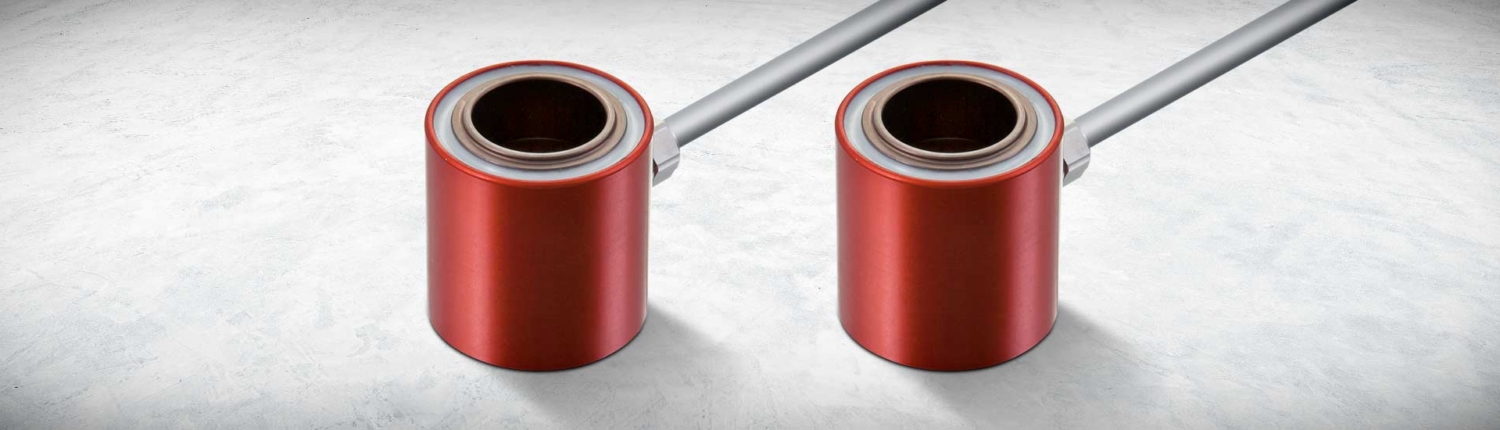

Sicherheitsmessungen mit Präzision: XCM-171 Kraftmessring

Die Miniatur-Kraftmessringe XCM-171 eignen sich zur Kraftmessung in Anwendungen, wo hohe Genauigkeiten und sehr steife Messkörper gefordert sind. Die robuste Bauweise der Druckmessdose und die Option, eine zweite, redundante Messbrücke zu integrieren, machen diese Serie für sicherheitstechnische Anwendungen in Anlagen und Bauwerken besonders gut geeignet.

Die Krafteinleitung erfolgt dabei zentral über den Kraftmessring des Kraftaufnehmers. Je nach Model arbeitet der Sensor präzise im Kraftbereich von 10-80 kN und besitzt je nach Ausführung einen Durchmesser von 36-48 mm.

Eigenschaften:

• Durchgangsbohrung für einfache Messung von Spannkräften und Presskräfte
• Innendurchmesser passend für gängige Gewindegrößen, als “messende Unterlegscheibe” nutzbar
• Massives und kompaktes Stahlgehäuse mit sehr kleinem Messweg
• Hohe Überlasteigenschaften
• Planparallel geschliffene Ringflächen für eine gleichmässige Krafteinleitung
• Spezifische Messbereiche erhältlich

Produkt zum Vergleich hinzufügen

Downloads

Datenblatt XCM-171
STEP-Datei XCM-171 (ID 16.5mm)
STEP-Datei XCM-171 (ID 21.0mm)
STEP-Datei XCM-171 (ID 25.0mm)
STEP-Datei XCM-171-80kN (ID 25.0mm)


Kraftmessring XCM-171: Installation und Einsatz

Elektrischer Anschluss

Die Kraftsensoren von X-Sensors basieren auf einer DMS-Vollbrücke mit Dehnmessstreifen. Das Ausgangssignal bei diesem Sensor wird in mV/V spezifiziert. Diverse Eingangsmodule von Steuerungen erlauben bereits den direkten Anschluss von Kraftsensoren mit DMS-Vollbrücke.

Zusätzlich stehen Messverstärker mit Spannungsausgang (0-10 V) und Stromausgang (4-20 mA) zur Verfügung, welche die DMS-Vollbrücken entsprechend verstärken. Die Messverstärker sind in einem robusten Feldgehäuse, für die DIN-Schienen Montage oder in einem Inline Gehäuse erhältlich.

Mechanische Anbindung / Bauart

Die Montage der Lastmessdose kann an einer Gewindestange, einem Bolzen, einer Schraube oder Ähnlichem erfolgen.

Aufgrund der äusserst kompakten Bauform und der hohen Genauigkeit sind die Miniatur-Druckkraftsensoren insbesondere für folgende Anwendungen geeignet:

  • Überwachung von Einpress-, Fügen-, Niet- und Stanzprozesse
  • Test- und Prüfeinrichtungen
  • Vorspannung von Schrauben und Gewindestangen

Technische Daten

Messbereich

, , , , ,

Bauform / Krafteinleitung

Kraftrichtung

Merkmal

(K) Messbereich (in kN)

10, 20, 25, 30, 40, 60, 80
(K) Kabellänge

1.0, 10.0, 2.0, 3.0, 5.0
(K) Elektrischer Anschluss

M12 – 4pol. Stecker, M12 – 5pol. Stecker, offene Litzen
(K) Anwendung

statisch
(K) Eingangsempfindlichkeit (in mV/V)

1.0
(K) Ausgangssignal

1.0 mV/V
(K) Bauform

Durchgangsbohrung, säulenförmig
(K) Einbauort

Messung im Kraftfluss
