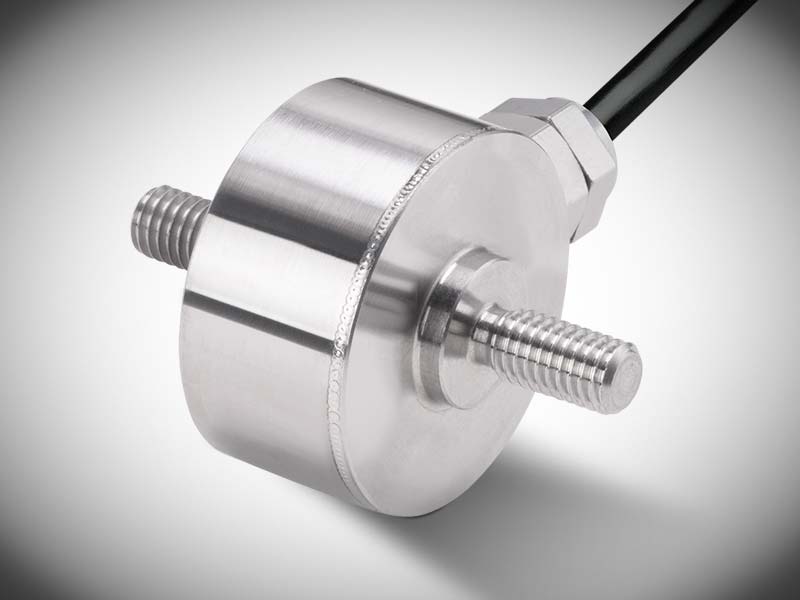

Zug- und Druckkraftsensor X-137

Die gekapselte Ausführung IP65 machen den Zug- und Druckkraftsensor X-137 besonders robust und widerstandsfähig gegenüber äußeren Einflüssen. Durch die kundenspezifisch anpassbare Krafteinleitung ist eine optimale Integration in OEM-Anwendungen möglich. Mit einem sehr guten Preis-Leistungs-Verhältnis und niedriger Bauhöhe bietet der Zug- und Druckkraftsensor X-137 eine platzsparende Lösung für anspruchsvolle Kraftüberwachung in Press- und Fügevorgängen. Mit Aussengewinde M5 und M6 als Krafteinleitung sowie Messbereichen von 50 N bis 1 kN sind die Sensoren flexibel einsetzbar und liefern zuverlässige Messergebnisse bei hohen Genauigkeiten.

Präzision ist unser Versprechen: Für genaue Messungen von Zug- und Druckkräften

Dieser Kraftsensor ist eine vielseitige Lösung, die sowohl als Zugkraftsensor als auch als Druckkraftsensor in statischen und dynamischen Anwendungen eingesetzt werden kann. Durch die Möglichkeit, sowohl Zug- als auch Druckkräfte zu messen, bietet dieser Sensor ein breites Anwendungsspektrum und eine hohe Flexibilität in der Anwendung. Ob es um die Überwachung von Belastungen in Maschinen, die Kraftmessung bei Produkttests oder die Kontrolle von Kraftverläufen bei Produktionsprozessen geht – dieser Sensor liefert zuverlässige Messwerte.

Für das Messprinzip der Inline-Kraftsensoren werden Membranmesskörper verwendet, auf welchem die Dehnmessstreifen appliziert sind. Der DMS Kraftsensor wird direkt in den Kraftfluss integriert und die Krafteinleitung findet zentrisch und axial über die beiden Gewindebolzen statt. Die Kraftmessdose bietet eine unkomplizierte Lasteinleitung über die gegenüberliegenden Gewindeanschlüsse.

Der Zug- und Druckkraftsensor X-137 misst präzise und schnell im Kraftbereich von 50 N bis 1000 N und bietet hervorragende Langzeitstabilität. Der Durchmesser der Kraftmessdose beträgt 24.4 mm. Zusätzlich kommt der Sensor je nach Kraftbereich mit zwei M5 oder zwei M6 Aussengewinden.

Eigenschaften

  • Krafteinleitung für OEM-Anwendungen kundenspezifisch anpassbar
  • Niedrige Bauhöhe für eine platzsparende Installation
  • Mit Aussengewinde M5 oder M6 als Krafteinleitung
  • Für Zug- und Druckkräfte von 50 N bis 1000 N erhältlich
  • Sehr gutes Preis-Leistungs-Verhältnis
  • Gekapselte Edelstahl Ausführung IP65

Downloads

Datenblatt X-137
STEP-Datei X-137 mit M5 Gewinde (≤500 N)
STEP-Datei X-137 mit M6 Gewinde


Zug- und Druckkraftsensor X-137: Installation und Einsatz

Elektrischer Anschluss

Die Kraftsensoren von X-Sensors basieren auf einer DMS-Vollbrücke mit Dehnmessstreifen. Das Ausgangssignal bei diesem Sensor wird in mV/V spezifiziert. Diverse Eingangsmodule von Steuerungen erlauben bereits den direkten Anschluss von Kraftsensoren mit DMS-Vollbrücke.

Zusätzlich stehen Messverstärker mit Spannungsausgang (0-10 V) und Stromausgang (4-20 mA) zur Verfügung, welche die DMS-Vollbrücken entsprechend verstärken. Die Messverstärker sind in einem robusten Feldgehäuse, für die DIN-Schienen Montage oder in einem Inline Gehäuse erhältlich.

Mechanische Anbindung / Bauart

Unsere Zug- und Druckkraftsensoren eignen sich durch ihre kompakte Bauart zur Montage auf sehr begrenzten Platzverhältnissen. Die Krafteinleitung erfolgt über die jeweiligen Innen- und Aussengewinde, über welche die Zug- und Druckkraft zentral aufgenommen wird.

Durch das massive, wetterfeste Edelstahlgehäuse, nach IP 65, sind die Zug- und Druckkraftsensoren sehr zuverlässig und robust. Dies garantiert einen problemlosen Betrieb auch bei harschen Umweltbedingungen.

Diese Eigenschaften machen die Kraftmessdosen optimal geeignet für vielseitige Anwendungen, bei welchen hohe Genauigkeiten gefordert sind, wie Kraftüberwachung in Press- und Fügevorgängen, Apparatebau, Werkzeugbau, Sondermaschinenbau, und industrielle Fertigungsautomation.

Technische Daten

Messbereich

, , , , , ,

Kraftrichtung

Bauform / Krafteinleitung

Merkmal

(K) Messbereich (in kg)

10, 100, 25, 5, 50, 60, 75
(K) Eingangsempfindlichkeit (in mV/V)

2.0
(K) Ausgangssignal

2.0 mV/V
(K) Elektrischer Anschluss

M12 – 5pol. Stecker, offene Litzen
(K) Kabellänge

10.0, 2.0, 3.0
(K) Bauform

Aussengewinde
(K) Einbauort

Messung im Kraftfluss
DMS-Sensoren, Kraftsensoren und Dehnungsaufnehmer von X-SENSORS

Die perfekte Wahl, um den Druck unter Kontrolle zu halten – unsere Zug- und Druckkraftsensoren

Durch die Verwendung unserer Sensoren und Zubehörkomponenten können unsere Kunden die Effizienz ihrer Anlagen verbessern und Ausfallzeiten minimieren. Unsere Produkte zeichnen sich durch hohe Genauigkeit, Zuverlässigkeit und Langlebigkeit aus. Wir verstehen, dass die Kosten ein wichtiger Faktor bei der Auswahl von Sensoren und Zubehör sind. Deshalb bieten wir wettbewerbsfähige Preise für unsere Produkte an, ohne Kompromisse bei der Qualität einzugehen.

Als Unternehmen legen wir großen Wert auf Kundenorientierung und bieten eine umfassende technische Unterstützung und Beratung, um sicherzustellen, dass unsere Produkte perfekt auf die spezifischen Anforderungen unserer Kunden abgestimmt sind. Unsere Kunden schätzen unsere qualitativ hochwertigen Produkte, unseren hervorragenden Kundenservice und unsere wettbewerbsfähigen Preise.

Alle Zugkraftsensoren und Druckkraftsensoren anzeigen!
