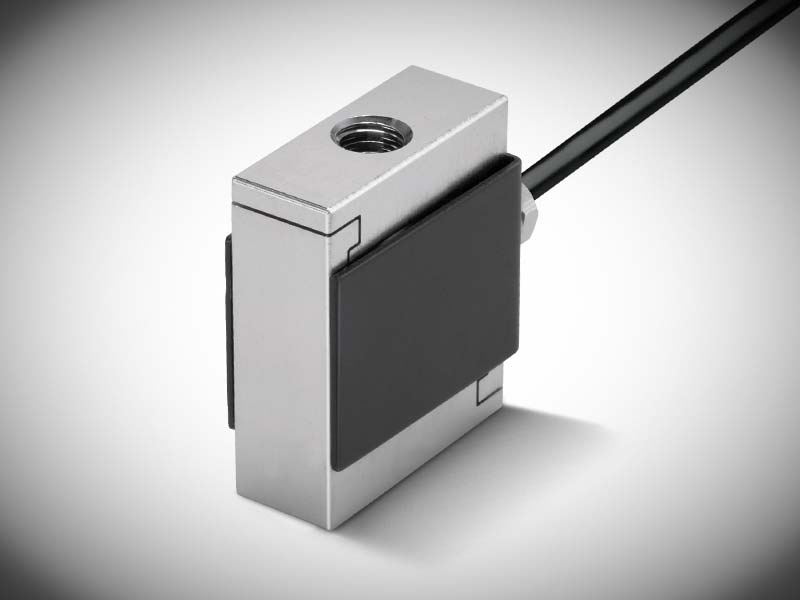

S-Type Wägezelle XTS
besonders geeignet für hochstabile Kraftmessungen von statischen Lasten mit hohem Ausgangssignal
Für die Messung von Zug- und Druckkräften
Der S-förmige Zug– und Druckkraftsensor eignet sich besonders für hochstabile Kraftmessungen von statischen Lasten mit hohem Ausgangssignal. Vor allem bei Wäge-Anwendungen im Kraftbereich von 1 kg bis 100 kg zeichnet sich dieser S-Form Kraftsensor durch hervorragende Linearität und Stabilität aus.
Die Krafteinleitung findet über die zwei Innengewinde statt. Die Wägezelle kann sowohl als Zugkraft- oder als Druckkraftsensor eingesetzt werden.
Über die zwei Innengewinde kann der Kraftsensor auch fachgerecht installiert werden. Das massive Stahlgehäuse und die Typ–S Bauform nach IP65 garantieren einen problemlosen Betrieb, auch unter erschwerten Umweltbedingungen.
Eigenschaften
- S-Type Bauform
- Zwei Innengewinde für die Krafteinleitung
- Gekapselte Ausführung IP65
- Messbereiche von 1 kg bis 100 kg
Downloads
Installation und Einsatz
Elektrischer Anschluss
Die Kraftsensoren von X-Sensors basieren auf einer DMS-Vollbrücke mit Dehnmessstreifen. Das Ausgangssignal bei diesem Sensor wird in mV/V spezifiziert. Diverse Eingangsmodule von Steuerungen erlauben bereits den direkten Anschluss von Kraftsensoren mit DMS-Vollbrücke.
Zusätzlich stehen Messverstärker mit Spannungsausgang (0-10 V) und Stromausgang (4-20 mA) zur Verfügung, welche die DMS-Vollbrücken entsprechend verstärken. Die Messverstärker sind in einem robusten Feldgehäuse, für die DIN-Schienen Montage oder in einem Inline Gehäuse erhältlich.
Mechanische Anbindung / Bauart
Die Vorteile der S-förmigen Wägezellen sind die kompakte Bauart und einfache Handhabung. Es kann sowohl die Druckkraft als auch die Zugkraft gemessen werden.
Der Zug– und Druckkraftsensor ist vielseitig einsetzbar und wird in der Behälterverwiegung, der Dosiertechnik, Zugkraftmessung bei Draht- oder Fadenwicklern, Test- und Analysesysteme in der Industrie, Lastüberwachung in Industrieanlagen und der Befüllungsüberwachung eingesetzt.
Die Montage der Wägezelle findet unkompliziert über die zwei Innengewinde statt.
Technische Daten
Details
| Messbereich | 0…1 kg, 0…10 kg, 0…100 kg, 0…15 kg, 0…2 kg, 0…20 kg, 0…30 kg, 0…5 kg, 0…50 kg, 0…3 kg |
|---|---|
| Bauform / Krafteinleitung | |
| Kraftrichtung | |
| Merkmal | |
| (K) Messbereich (in kg) | 1, 10, 100, 15, 2, 20, 3, 30, 5, 50 |
| (K) Eingangsempfindlichkeit (in mV/V) | 2.0 |
| (K) Elektrischer Anschluss | M12 – 5pol. Stecker, offene Litzen |
| (K) Ausgangssignal | 2.0 mV/V |
| (K) Bauform | Innengewinde, S-förmig |
| (K) Kabellänge | 10.0, 2.0, 3.0 |
